Judul: Kenapa Silinder Pneumatik Geraknya Lemot & Nyendat-Nyendat? 7 Penyebab + Cara Fix 15 Menit
Pembukaan: Mesin Stop 2 Jam Gara-gara Silinder 500 Ribu
Jam 9 pagi, line produksi botol stop.
Operator lapor: “Pak, silinder pendorong botol geraknya lemot banget. Nyendat-nyendat. 1 menit cuma 5 pcs, harusnya 30 pcs.”
Maintenance bongkar 2 jam. Produksi loss 2 jam x 25.000 botol/jam = 50.000 botol.
Kerugian? Rp 15 juta.
Penyebab? Seal piston kering + filter regulator mampet. Part harga 50 ribu.
Silinder pneumatik itu otot mesin. Kalau ototnya lemot, seluruh line pincang. Masalah “lemot & nyendat” atau bahasa teknisnya “stick-slip” ini penyakit sejuta umat di pabrik.
Artikel ini SOP troubleshooting lapangan. Urut dari yang paling sering sampe yang jarang. 15 menit harusnya udah ketemu penyakitnya.

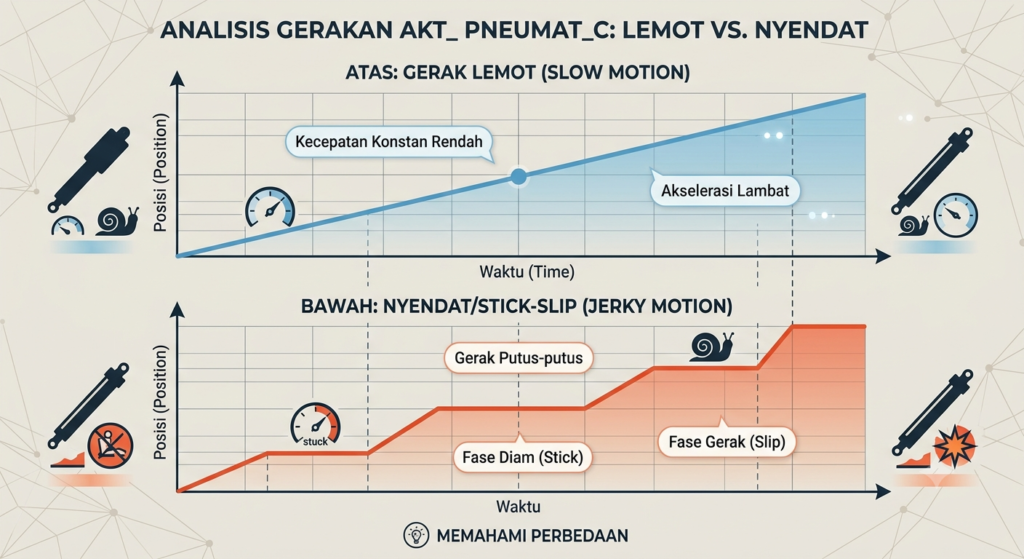

1. Pahami Dulu: Kenapa Bisa “Lemot” vs “Nyendat”?
Dua-duanya bikin produksi turun, tapi beda penyakit:
- Gerak Lemot / Slow: Silinder jalan, tapi kecepatannya kayak siput. Dari A ke B harusnya 1 detik, ini jadi 5 detik. Penyebab utama: Kurang Tenaga.
- Gerak Nyendat / Stick-Slip: Silinder jalan, berhenti sekejap, jalan lagi, berhenti lagi. Gerakannya patah-patah. Penyebab utama: Hambatan / Gesekan Berlebih.
Oke, sekarang kita bedah 7 tersangka utamanya.
2. Tersangka #1: Angin Tekor – Tekanan & Flow Kurang
Ini biang kerok 60% kasus “lemot”. Silinder itu kerjanya didorong angin. Kalau anginnya ngos-ngosan, ya lemot.
Ciri-ciri:
- Lemot di semua posisi, baik maju maupun mundur.
- Kalau 2 silinder jalan bareng, dua-duanya jadi lemot.
- Pressure gauge di FRL ngedrop pas silinder gerak.
Cek & Solusi 5 Menit:
- Cek Pressure di FRL: Standar silinder umum 5-7 Bar. Kalau jarum di bawah 4 Bar pas jalan, berarti tekor. Solusi: Gedein regulator.
- Cek Filter Regulator: Buka mangkok FRL. Kalau isinya air + oli coklat, filternya mampet. Solusi: Pencet tombol drain, atau ganti filter 10rb.
- Cek Selang Angin: Ada yang ketekuk, kejepit, atau kekecilan diameter? Selang 6mm dipaksa supply 3 silinder gede = tekor. Solusi: Ganti selang ke 8mm/10mm.
- Cek Kompresor: Jangan-jangan kompresornya yang udah ngos-ngosan. Solusi: Matikan mesin lain dulu buat tes.
3. Tersangka #2: Speed Control / Flow Control Kekecilan
Ciri-ciri:
- Lemot cuma satu arah. Misal maju cepet, mundur lemot.
- Udah diputer mentok kanan, tetep lemot.
Solusi 1 Menit:
Cari flow control di selang. Bentuknya kayak baut kuningan. Putar berlawanan jarum jam buat buka aliran. Jangan kebalik: Meter-out control itu ngatur angin buang, bukan angin masuk.
Trik: Kalau flow control udah dol, copot aja dulu buat tes. Kalau jadi cepet, berarti flow controlnya rusak. Ganti baru Rp 35rb.
4. Tersangka #3: Pelumasan Kering – Seal Piston Haus
Ini biang kerok 80% kasus “nyendat / stick-slip”.
Silinder pneumatik isinya seal karet. Seal butuh oli biar licin. Kalau kering, karet ketemu logam = gesekannya gede banget. Jadinya “lengket dulu, baru lepas”. Gerakannya patah-patah.
Ciri-ciri:
- Nyendat parah pas awal gerak dari posisi diam.
- Bunyi “krek-krek” dari dalam silinder.
- Udah 6 bulan nggak pernah kasih oli.
Cek & Solusi 5 Menit:
- Cek Lubricator di FRL: Di FRL ada tabung oli. Harus ada oli ISO VG32. Kalau kosong = seal pasti kering. Solusi: Isi oli, set tetesan 1 tetes per 10x gerak.
- Tembak Oli Langsung: Kalau urgent, cabut selang di head silinder, tetesin 5-10 tetes oli ISO VG32 langsung ke lubang. Pasang lagi, gerakin 10x. Biasanya langsung sembuh.
5. Tersangka #4: Seal Piston Aus / Robek
Kalau udah dikasih oli masih nyendat, berarti seal pistonnya udah aus. Bibir seal udah nggak rata, jadi gesekannya nggak konsisten.
Ciri-ciri:
- Nyendat + ada suara desis angin bocor dari rod.
- Tenaga dorong lemah banget.
- Kalau rod ditahan pake tangan, gampang ketahan.
Solusi: Ganti seal kit. Bongkar silinder, ganti seal piston & rod seal. Harga seal kit 50rb-200rb. Umur seal normal 2-3 juta cycle atau 2 tahun.
6. Tersangka #5: Rod Bengkok atau Beban Miring
Silinder itu cuma kuat dorong lurus. Kalau beban lu narik miring, rod bakal kegesek parah sama bearing depannya.
Ciri-ciri:
- Nyendat di titik tertentu aja. Misal pas rod keluar 70%.
- Ada baret nggak rata di 1 sisi rod.
- Silinder cepet panas.
Cek & Solusi:
- Lepas Beban: Coba jalanin silinder tanpa beban. Kalau lancar, berarti alignment beban lu salah. Solusi: Benerin dudukan atau pake Flexible Coupling.

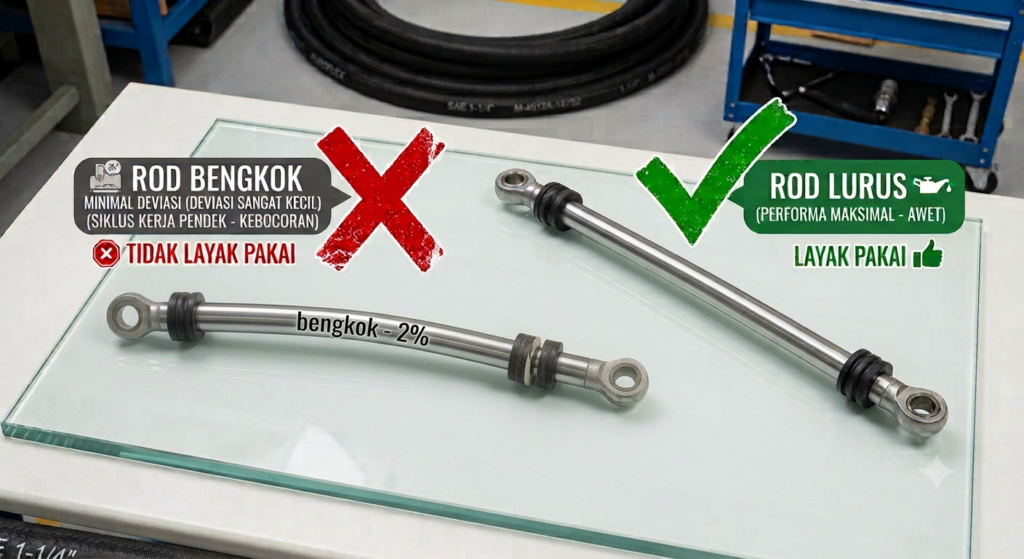

- Rol Rod: Rol rod di atas kaca. Kalau geol = bengkok. Solusi: Ganti rod atau 1 silinder assy.
7. Tersangka #6 & #7: Selenoid Valve Lemah & Pipa Exhaust Mampet
Tersangka #6: Selenoid Valve Setengah Mati
Ciri: Silinder kadang mau gerak, kadang nggak. Lemotnya nggak konsisten. Solusi: Tes coil pake tespen. Ganti coil 75rb atau 1 valve assy.
Tersangka #7: Knalpot / Exhaust Mampet
Di valve ada knalpot kuningan. Kalau mampet debu, angin buangan nggak bisa keluar. Silinder jadi ketahan. Solusi: Copot knalpot, bersihin pake bensin, atau ganti baru 15rb.
8. SOP Troubleshooting 15 Menit Anti Bingung
Print flowchart ini, tempel di panel mesin. Ikutin urutan:
- Menit 0-2: Cek Angin. Liat pressure FRL > 5 Bar? Selang ketekuk? IYA > LANJUT. TIDAK > BENERIN ANGIN.
- Menit 2-4: Cek Flow Control. Putar mentok. Masih lemot? LANJUT.
- Menit 4-6: Cek Pelumasan. Lubricator ada oli? TIDAK > ISI OLI.
- Menit 6-10: Tes Tanpa Beban. Lepas beban, jalanin. Lancar? IYA > BEBAN MIRING.
- Menit 10-15: Dengerin Bocor. Ada suara desis? IYA > SEAL AUS. GANTI.
Kalau 5 langkah ini udah, 95% masalah ketemu.
Tabel Cheat Sheet: Diagnosa Cepat
| Gejala | Tersangka #1 | Tersangka #2 | Solusi Cepat |
|---|---|---|---|
| Lemot 2 Arah | Tekanan angin tekor | Filter FRL mampet | Gedein pressure, drain filter |
| Lemot 1 Arah | Flow control kekecilan | Exhaust mampet | Buka flow, bersihin knalpot |
| Nyendat Awal Gerak | Pelumasan kering | Seal piston kering | Isi oli Lubricator |
| Nyendat + Desis | Seal piston aus | Rod baret | Ganti seal kit |
| Nyendat di Titik Tertentu | Rod bengkok | Beban miring | Cek alignment beban |
Ganti Seal 50rb vs Loss Produksi 15 Juta
Silinder pneumatik itu murah. Tapi kalau bikin line stop, ruginya nggak murah.
Kuncinya 2: Angin cukup & Oli cukup. 2 ini beres, 80% masalah hilang.
